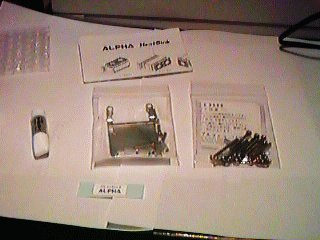

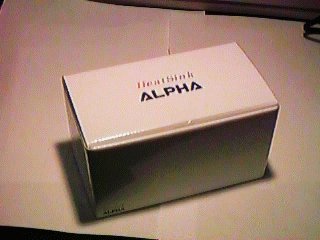

| アルファヒートシンク梱包箱 | 付属品：固定金具、ネジ、スペーサー、シリコングリスなど | |
 |
 | |

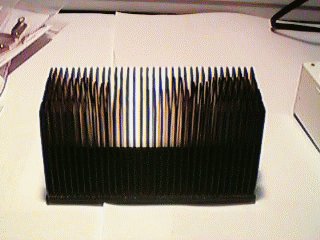

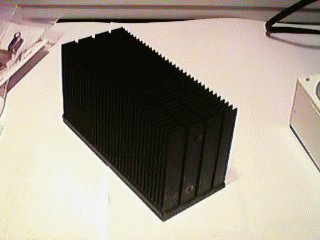

| ヒートシンク | ヒートシンク | |
 |
 | |

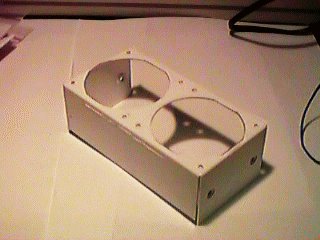

| インテークカバー 表面の傷防止用のフィルムははがしてください。 |

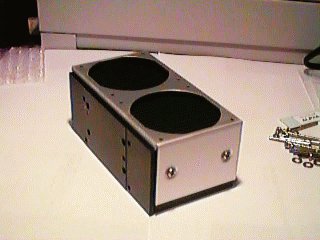

ヒートシンクにインテークカバーを組み付ける | |
 |
 | |

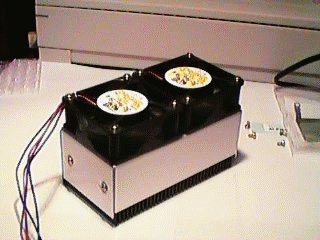

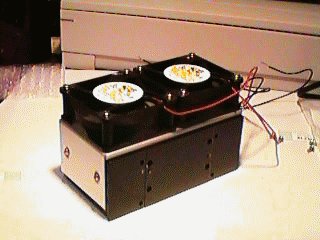

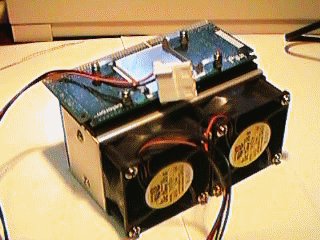

| インテークカバーにファンを組み付ける | 別な角度から | |
 |
 | |

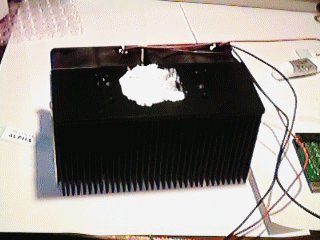

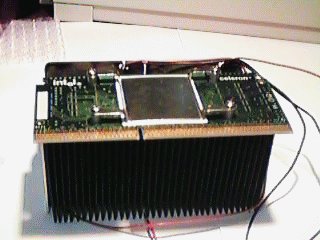

| シリコングリスを塗る | ＣＰＵを載せ、すり合わせるようグリスを一様に伸ばす | |
 |
 | |

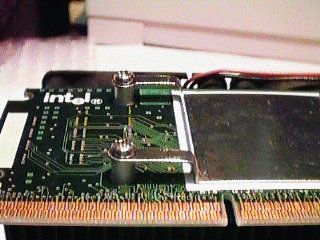

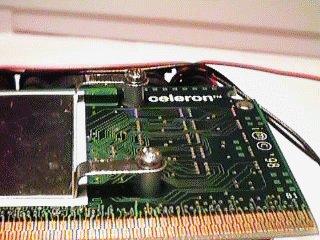

| 固定金具をスペーサー、ネジで組み付ける スペーサーは取り付け金具とヒートシンクを固定しているた め基板にストレスがかからない構造になっている。 |
取り付け金具はとりの翼のような形をしてその翼の部分が バネの役目をしヒートシンクにCPUを押し付けている。この 穴にネジを入れ直接ナットで締めては基板が反ってしまう。 | |
 |
 | |
| 付属のﾌｧﾝにはコネクターが無い | ファンにコネクターを半田付けなどで付ける |
